Шрапнель — один из самых эффективных видов оружия против больших масс пехоты на открытой местности. Оно ликвидирует главный недостаток картечи — малую дальность огня, вызванную тем что картечные пули быстро теряют скорость. Шрапнельный снаряд несет множество пуль практически до самой цели, минимизируя потери на сопротивление воздуха, и рассеивает их в заданной точке, обеспечивая поражение противника.

Диафрагменная шрапнельВ наши дни шрапнель ассоциируется с диафрагменной схемой, изобретенной в 1871 г. В этом варианте снаряд представляет собой маленькую пушку с небольшой начальной скоростью(70-150 м/с). Диафрагменная шрапнель в сочетании с нарезным орудием явно слишком сложна для попаданца, хотя достаточно интересно компенсировать добавочным ускорением шрапнели низкую начальную скорость безоткатного орудия. Полдюжины таких орудий и несколько сот снарядов могли бы переломить ход любого сражения Наполеоновских войн или Крымской войны(в начале 19 века попаданцу уже не надо будет создавать производственные мощности с нуля).

Для попаданца гораздо интереснее шаровая шрапнель. Изучение эволюции этого оружия выявляет множество простых, но запоздавших усовершенствований — идеальная ситуация для попаданца.

Предшественница шрапнели — обычная мортирная бомба, полое чугунное ядро, заполненное порохом и подрываемое медленно горящим в запальной трубке порохом. Такие снаряды начали применять с самого начала развития огнестрельного оружия(начало 15 века), но изобретатели сразу столкнулись с проблемой. При заряжании трубкой вниз, к пороху, давление газов при выстреле часто вдавливало трубку в корпус. Порох воспламенялся и бомба взрывалась внутри мортиры. При заряжании трубкой вверх, ее поджигали заранее — чертовски опасная практика. Только в 1650е было обнаружено что пламя выстрела обгоняет бомбу и зажигает трубку в любом положении. Элементарный факт, но сколько времени потребовалось чтобы его установить!

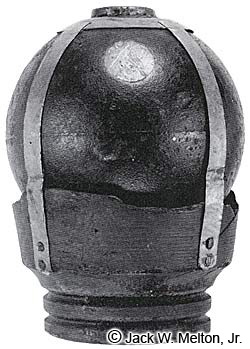

Поддон
После этого мортира быстро(в течении полусотни лет, к началу 18 века) становится обязательной участницей любой осады. В короткий ствол мортиры бомбу опускали, зацепив ее крючком за специальное ушко, что позволяло легко контролировать положение трубки. Но для пушек этот способ не подходил — в горизонтальный ствол бомбу не опустишь. В результате возникает идея соединить бомбу с деревянным поддоном. Это позволяло засовывать ее в ствол пушки, сохраняя ориентацию трубки. После этого «высокотехнологичного» изобретения гаубица быстро(к середине 18 века) стала неотъемлемой частью полевой артиллерии. Интересно, что начальные скорости бомб в мортирах времен Петра и стрелявших бомбами единорогах времен Екатерины совпадают, а значит запоздание не объяснить усовершенствованием технологии изготовления бомб.

При падении на твердую землю бомба часто раскалывалась, поэтому запал старались установить на разрыв до столкновения. Артиллеристы заметили что даже при высоком разрыве осколки сохраняли убойную силу. Но низкобризантное действие пороха дробило оболочку на небольшое количество осколков(для 18 фунтовой всего 50-60 штук). Возникала мысль поместить в оболочку готовые поражающие элементы. Но при выстреле трение между элементами и порохом часто приводило к взрыву.

В 1784 году лейтенант Шрапнел начинает вплотную заниматься этим вопросом. Он предлагает использовать для начинки снарядов мушкетные пули смешанные с безсерным порохом(у него больше температура воспламенения). Для подрыва снаряда перед противником он предлагает использовать три заранее откалиброванные разноцветные трубки, с промежуточными отметками. Для уменьшения времени до подрыва артиллерист рассверливал стенку трубки буравчиком. В конце Наполеоновских войн, в частности в сражении при Ватерлоо, снаряды Шрапнела прекрасно проявили себя, принеся изобретателю звание генерал-майора и солидную пенсию.

Система Шрапнела не была лишена недостатков. Примерно 7% снарядов разрывались в стволе, и порядка 10% не взрывались вовсе. Но конец Наполеоновских войн и создание Священного союза законсервировало существовавшие политические системы и замедлило прогресс в оружейном деле. Только в 1852 году полковник Боксер предложил отделить железной диафрагмой порох от пуль. Это сразу уменьшило процент разрывов до 3%.
Шрапнель
При этом шрапнель Боксера использовала в качестве запала все ту же деревянную трубку, в стенке которой перед выстрелом сверлилось отверстие. На Крымскую войну новые снаряды не попали, и артиллеристы редко использовали старую ненадежную шрапнель. А после Крымской войны началось широкое внедрение нарезных орудий и шаровая шрапнель канула в лету.

Интересно вспомнить еще одно заблуждение наших предков. Они боялись что быстрый полет бомбы загасит огонь трубки и делали утолщение на противоположной стороне корпуса — чтобы снаряд летел трубкой назад. Постепенно стало понятно что это не помогает стабилизировать снаряд, а трубка не гаснет и без утолщения. Но в шрапнели Боксера мы видим все тоже утолщение, но уже на стороне трубки. По видимому Боксер также хотел стабилизировать снаряд и добиться более равномерного распределения снарядов. Иногда считают что утолщение должно было лучше держать трубку, но легко видеть что его размеры намного больше необходимого для этого. Из-за этого в шрапнель Боксера помещалось на 15-20% пуль меньше, чем в корпуса европейских шрапнелей того же времени. Дорого обходится незнание экспериментального метода… Впрочем о чем говорить, если в книгах середины 19 века артиллеристам приходилось втолковывать что нельзя пренебрегать действием сопротивления воздуха на снаряд. И это при том, что происходящее в результате отклонение траектории от параболы можно наблюдать невооруженным глазом!

Итак, как же будет выглядеть шрапнель попаданца? Возьмем для примера снаряд для 12 фунтового орудия — вес порядка 5.5 кг, диаметр примерно 120 мм.

Корпус представляет собой полую сферу, толщиной примерно сантиметр, отлитую из чугуна. Выдержка чугуна на высокой температуре с доступом воздуха позволяет выжечь часть углерода и уменьшить хрупкость. В корпус помещены 80-90 мушкетных пуль калибра 17.5 мм, твердость свинца лучше увеличить добавлением сурьмы или олова. Промежутки между пулями залиты фиксирующим составом — это уменьшает удар пуль о корпус при выстреле. В реальности пули фиксировались заливкой расплавленной серой, смолой с кусочками бумаги(для предотвращения слипания) или смесью резины с пробкой. В центре в прочном железном корпусе находится небольшой(десятки грамм) заряд пороха — разрывной заряд. В порох добавлены подкрашивающие вещества(например, смесь сурьмы и марганца) — чтобы было проще видеть место разрыва. Заряд соединен трубкой с запалом системы Борманна.
Запал Борманна
Изобретенный бельгийцем Борманном запал повысил надежность и точность шрапнели, но в реальной истории он успел лишь к Гражданской войне в США, когда нарезное стрелковое оружие резко уменьшило эффективность артиллерии. Он представлял собой диск из мягкого металла(жести или свинца) со спиральной полостью, заполненной порохом. Артиллерист прокалывал шилом металл рядом в месте рядом с нужной ему цифрой. При выстреле пороховые газы поджигали порох, начиная отсчет до разрыва. Простая и удобная схема, позволяющая полностью изолировать порох шрапнели от внешней среды. Дальность действия такого снаряда будет порядка 1-1.5 км.

Интересно отметить что при стрельбе по неокопавшейся пехоте диафрагменная шрапнель превосходит обычные артиллерийские гранаты с бризантным ВВ. Например, по правилам стрельбы 1942 г. для надежного подавления неокопавшейся группы пехоты или огневой точки требовалось 30-35 76-мм гранат или только 20-25 76-мм шрапнелей. Шаровая шрапнель менее эффективна из-за меньшей скорости пуль, что приходится компенсировать большим их весом, но учитывая сложность массового производства ВВ и низкую точность гладкоствольных пушек(шрапнель менее чувствительна к точности) она определенно лучше подойдет попаданцу.

Источники:

История материальной части артиллерии, полковник А. Нилус, 1904
Bormann Time Fuze, 2004
Muzzle Loaded Artillery, Spherical Case with Bormann Fuze, 2004
Artillery Equipments of the Napoleonic Wars, 1979
The Shrapnel Shell in England and in Belgium, by Charles Guillaume Bormann, 1862
Ammunition. A descriptive treatise, by Charles Orde Browne, 1826

Баллистические расчеты и обсуждение статьи вы можете найти на форуме.
